Projet construction filtre UV pour bassin

Voila dans un poste précédent j'ai décris pas à pas la construction de mon bassin extérieur de 13 000L d'eau. J'ai actuellement une pompe qui filtre 14 000L à l'heure et un filtre "maison" fait à partir d'une poubelle. L'eau de la pompe arrive en bas de la poubelles, remonte en passant à travers divers masses filtrantes et débouches en haut de la poubelle pour se déverser dans un bac de décantation en haut d'une cascade.

Il me manque donc plus qu'une chose, un filtre UV. Seulement voila, un filtre UV pour un si grand volume d'eau... faut aller vendre son corps au bois pour l'acheter

Donc j'ai pour projet de construire moi même ce fameux filtre UV. J'ai rassemblé (quasiment) toutes les pièces nécessaires (il m'en manque plus que deux dont j’attends la livraison) et fait tout les plans.

Je vous posterais donc ici les plans et l'avancé des travaux. Comme vous vous en doutez, ceux vendu dans le commerce étant réalisés par des ingénieurs et des machines, ils sont designés pour être compacte ce qui je vous le dit de suite ne sera pas le cas du mien qui fera la taille d'un néon de garage soit environ 1m de long pour 10 cm de diamètre ^^.

L'objectif étant bien entendu de faire un filtre UV donc le néon puisse être remplacé contrairement aux centaines de tutoriels que l'on trouve ici et là sur le net. Début des photos d'ici peu !

Bon courage dans ton nouveau projet.
Quelle est l'utilité d'un filtre UV pour un bassin exterieur?
C'est pour les algues ou pour autre chose?

Oui ca détruit les microorganismes potentiellement pathogènes et les microalgues présents dans l'eau.

Ok
Autant pour un aquarium ,je suis pas certain que créer un milieu sterilisé soit bon pour le systeme immunitaire des poissons sur le long terme, autant dans un bassin, je me dis que de toute façon , il restera toujours quelques bacteries et autre microorganismes pour solliciter les defenses immunitaires des pensionnaires.
Tu te lances encore dans un sacré truc en tout les cas
Impatient de voir démarrer la phase bricolage !

Ben en fait elle a déja démarrer depuis un bon moment mais on trouvait pas tout ce qui nous fallait et avec les vacances ça a fait une grosse pause. Et là en recevant le matos je me suis dit tiens... tu pourrais faire un tuto ça peut servir ^^

J'ai hâte de voir ça

Bon je vais déja commencer par lister le matériel que nous avons donc utilisé.
je met des images illustratives les diamètres des produits sur les photos ne sont pas forcément ceux que j'ai utilisés.


Du coup ça fait un total de 141.65 euros soit un peu plus de 100 euros de moins que sur le marché pour quelque chose de qualité Bon après faut aimer bricoler aussi
et voila je pense que j'ai fais le tour... Si j'ai oublié quelque chose je viendrais le mentionner ^^

Dis comme ça, ça fait beaucoup de chose mais les PVC et les presse étoupes ça coute pas grand chose le plus cher ça reste le ballast le néon et le tube de quartz. Pour cela j'avoue qu'on a beaucoup cherché sur le net pour trouver le moins cher possible.

Je vous met les prix au fur et à mesure que je remet la main sur les factures

Pfff... Tu habites où ? Des ballast néon, j'en ai deux dont je ne me sers pas. Problème, c'est que c'est très lourd donc cher à l'envoi...
Sinon, le filtre uv ça permet d'avoir une eau transparente, mais c'est loin d'éliminer toutes les algues... Ce qui n'est pas du tout gênant dans un bassin.

c'est gentil grand mère mais je suis vers paris... un peu loin donc et oui en effet ca n'élimine pas toutes les algues et c'est tant mieux mais ca purifie bien l'eau quand même.

Bon c'est partie, au moment où j'écris ces lignes, le stérilisateur UV est branché et en fonction. J'ai mis un peu plus de temps que prévu car on a casser une pièce importante pendant le montage et on a donc dû attendre la livraison du nouveau tube de quartz ^^.

Bon alors tout d'abord le plan de la bête.


Bon donc pour expliquer du mieux que je peux. On a au centre un tube de quartz (ici en gris) dans lequel se trouve le néon UV (ici en blanc). Le  tout bien entendu dans le tube de pvc. Ensuite chaque extrémité du tube de quartz passe au travers d'une cloison étanche en plexy (ici en bleu) l'étanchéité étant faite sur le pourtour par du silicone et autour du tube de quartz grace au presse étoupe (ici en vert) qui permet de faire joint autour du tube et contre la cloison. cette cloison est collé dans les Y en pvc qui gèrent l'entrée et sortie de l'eau et qui sont fixés de par et d'autre du tube de pvc principal. ensuite de chaque coté on connecte les douilles du néon. Le tube est fermé par un bouchon avec un joint sur le pas de vis. Les cables des douilles passent au travers de cette paroi par un autre presse étoupes et vont se connecter sur le ballast.

Je vous met très prochainement les photos de la réalisation.

1°) préparation des pièces d'entrée et sortie d'eau :

Donc on a commencé par prendre du plexy et à le découper au diamètre des Y afin de faire la paroi étanche puis on a percé le centre au diamètre des presses étoupes. Voyez plutot:



Découpage de la cloison




Insertion du presse étoupe du tube de quartz




Fixation de la paroi dans les Y et étanchéité par joint

Évidemment, il faut faire cela pour les deux bifurcations, l'entrée et la sortie.
Ensuite on colle sur chaque bifurcation les rétrécisseurs afin d'arriver à un diamètre plus proche de celui de nos tuyaux d'entrée et sortie. On y fixe le bouchon étanche dans lequel j'ai ici fixé une sortie d'eau comme celles que l'on trouve pour les récupérateurs d'eau afin de brancher mes tuyaux.
Voyez plutôt:




2°) Assemblage:

Une fois que tout cela est fait, on peut alors assemblé le tube pvc du centre avec ces deux extrémités qui forment les bifurcations. (bien découpé le tube central à la bonne longueur par rapport au tube de quartz pour que celui ci soit au ras des presses étoupes une fois tout assemblé).

IMPORTANT : il faut que l'entrée et la sortie soient à 90°. L'entrée au ras du sol et la sortie à la verticale afin que l'eau "monte" dans le tube et remplisse complètement le compartiment UV avant de s'évacuer par le haut.



Vous remarquerez qu'une fois tout installé on observe une petite prolongation de part et d'autre du système après les bifurcations. Il s'agit d'un adaptateur mâle/femelle que j'ai ajouté car j'ai constaté qu'une fois le presse étoupe installé, je n'avais plus la place dans la bifurcation pour mettre la douille... j'ai donc du prolonger un peu avec ces fameux adaptateurs.

Enfin il ne reste alors plus qu'à coller les pièces de PVC entre elles avec de la colle spéciale et de faire les joints. Je déconseille de coller les bifurcations et le tube principale, personnellement je n'ai fais qu'un joint afin de pouvoir démonter le dispositif plus tard en cas de besoin.



Une fois que tout est sec, vous pouvez faire vos premier test d'étanchéité voir si certains joints ne sont pas faibles ou si les presses étoupes ne méritent pas un tour de serrage en plus (attention pas trop... sinon ça casse).
Non blague à part si ça fuit par le presse étoupe (ce qui m'est arrivé) ne faite pas comme moi à vouloir serrer plus. J'ai cassé mon premier tube avant de trouver la solution. Il se peut que l'eau s'infiltre par le filetage du presse étoupe, j'ai solutionné le problème en mettant du ruban d'isolation pour cuivre (type teflon) sur tout le filetage.

3°) l'électricité

Et oui, une fois que toute la plomberie est faite, faut bien allumer la loupiote ^^. Pour cela et bien il faut une boite étanche. Dans mon premier message j'avais dit une boite de dérivation, cela aurait été parfait mais je n'en ai pas trouvé d'assez grande pour mon ballast alors j'ai voler un "bac fraicheur" avec joint à madame. les deux cables des douilles passent dans un petit pvc qui lui même passe au travers de la boite (biensur collé et jointé). Un trou au milieu permet de faire sortir les cables pour les connectés au ballast. Enfin le cable électrique d'alimentation lui, entre par un presse étoupe (oui le mieux aurait été aussi que le tube qui traverse la boite ai ses propres presses étoupes mais je n'en avait pas ^^)

Voici donc le résultat final:



et en utilisation:




Petite remarque pour finir. Si comme moi vous vous dites, "bon je pense que les douilles étanches pour l'UV c'est une bonne idée", prenez cela en compte et prenez un tube de quartz plus court d'environ 10 cm car avec mon tube le néon ne sortait pas assez du tube pour pouvoir les fixer, j'ai du découper la partie étanche des douilles... enfin bon après les douilles sont dans un compartiment étanche donc normalement pas de problème mais bon... on est jamais trop prudent

J'espère que ça pourra inspirer d'autres personnes, si vous avez des questions ou des remarques n'hésitez pas.

Et ben, tu n'est décidemment pas a court d'idée...
Belle réalisation.
Tu as utilisé quoi comme néon uvb?
Il te faudra le changer tout les 6 mois environ?
L'eau est amenée dans ton tuyau pvc avec une petite pompe indépendante ou ton système est branché a l'un de tes filtres déja existant?

Et un truc qui m'étonne ou alors j'ai pas comprit, l'eau circule carrément le long du néon a l'interieur du tube pvc ou il est "emballé" dans quelquechose d'etanche?

Pour t'assurer que ton système est vraiment efficace tu vas attendre de voir si ton étang devient moins vert?
Chapeau en tout les cas.

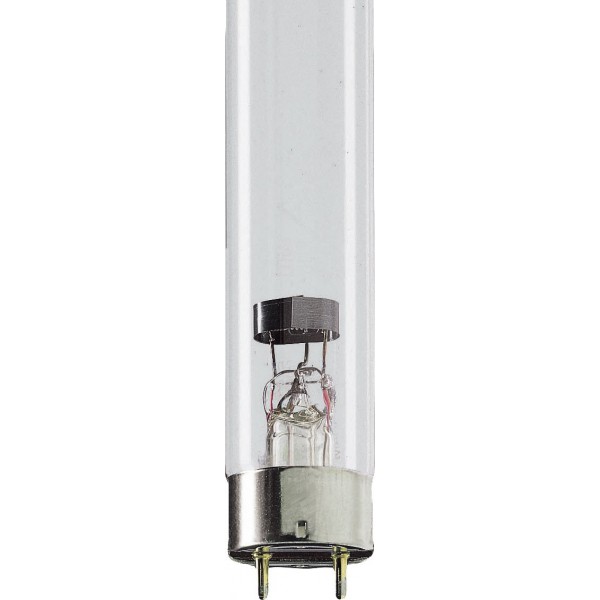

néon UV C de 55 watt. et non le néon ne baigne pas dans l'eau il passe dans un tube en quartz (en gris sur mon schéma) sinon le néon ils conseillent de le changer tout les ans environ mais bon l'hivers par exemple il ne tournera pas toute la journée je pense.
